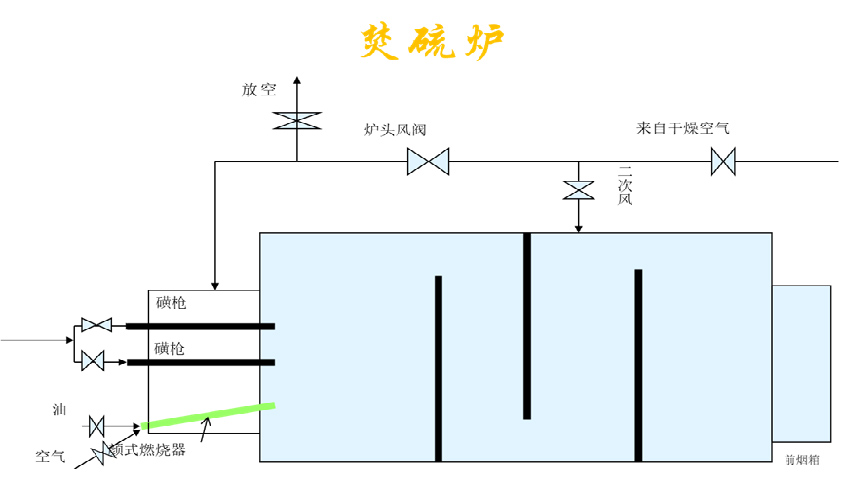

焚き火硫黄炉は高効率臥式または立式で、鋼制円筒内に耐火れんがと保温れんがを張ります。硫黄と空気を十分に接触させるために、炉内部に三本の折流防壁を設け、また硫黄の燃焼が不十分で昇化硫黄が発生しないように二次風を設け、空気の補充と炉内の温度調節を行い、昇化硫黄が発生しないよう燃焼を促します。設備負荷が大きいため、硫黄ノズルを二つ設置し、机械霧化(液硫黄圧力で硫黄を霧化すること)を採用しています。ノズルの設計は必要な硫黄量を確保する以外に、噴霧しやすい微粒を形成しなければなりません。噴霧角が大きく、霧化行程が短く、かつ均一に分散します。噴霧銃は炉内の高温による損傷と熱による硫黄粘度の上升による詰まりを防ぐため、噴霧銃にはスチームクリップが付いています。

1.液硫黄輸送、精密歯車ポンプを採用して、周波数変換して、故障率が低くて、維持が便利です。液硫黄輸送ノズルは蒸気スリーブを設けて、液硫黄輸送の流暢を確保して、温度を制御します。
2.硫黄燃焼システムは自働点火装置、気化バーナーと主燃焼室を含みます。
3.主燃焼室は高級耐火材料で構築され、防腐耐熱、耐久性、蓄熱放射機能を備えています。
4. 3つの防壁を採用することで、燃焼空間と空気の通り道が乱流と拡散し、乱流が多相混ざり合い、残留反応がスムーズに進みます。
5.制御システムの特徴と制御システム:マスターキャビネット制御システムはすべて高信頼性のPLC、コンバータと電気制御装置を採用して、システムの安定、信頼性を確保して、設備の使用寿命を延長します。
6.自働制御を採用して、プロセス制御の要求によって各パラメータを調整して、システムが高い運行の信頼性を確保します。
7.人工的にパラメータを設定した後、システムは自働的にプロセスの目標パラメータを追跡して、すぐに液硫黄と空気を一致させて、燃焼効率が高いことを確保します。
8.システムのセキュリティ保護プログラムを設定します。各ノードの稼働状況をリアルタイムで監視し、早期警報処理機能も完備しています。燃焼温度、硫黄気温度、炉室圧力などの重要な実行とフィードバックをリアルタイムでオンライン監視することができます。
